Масляное пятно под самосвалом или экскаватором на карьере означает не только потерю нескольких литров рабочей жидкости. Машина уходит с линии минимум на смену, а вместе с ней встает и участок. На гидропривод приходится более 40% всех простоев строительных, путевых и подъемно-транспортных машин. Разберем, куда смотреть при первых признаках утечки, какие детали еще поддаются восстановлению и в какой момент уже надо ставить новый узел.
Внешняя течь и внутреннее перетекание: две разные неисправности
Механики обычно называют течью только то, что видно: влажный блеск на штоке, потеки по корпусу, лужа под техникой. Жидкость уходит из контура наружу, давление падает, производительность снижается.
Коварнее второй вариант. Масло перетекает внутри узла из одной полости в другую мимо поршня. Снаружи цилиндр сухой, а машина работает вяло. Распознать перетекание помогают косвенные признаки:
-
рабочий орган самопроизвольно опускается при неподвижном рычаге управления;
-
скорость выдвижения и втягивания штока заметно упала;
-
масло перегревается без роста нагрузки на машину;
-
насос гудит громче обычного, пытаясь удержать давление.
Для устранения внешней течи работают с уплотнительной группой головки, для внутренней — с поршневым комплектом.
Почему нарушается герметичность
Уплотнения теряют эластичность
Резиновые детали уплотнительной группы испытывают постоянное трение и высокое давление одновременно. Резина стареет: на морозе твердеет и трескается, при перегреве или контакте с несовместимой жидкостью, наоборот, размягчается и выдавливается из канавки.
Резкие перепады температур изнашивают уплотнения быстрее всего остального. Ночью узел промерзает до −40 °С, днём под нагрузкой греется до +60 °С, и так каждые сутки. Кромка манжеты за такой сезон вырабатывает ресурс быстрее, чем предполагает паспорт.

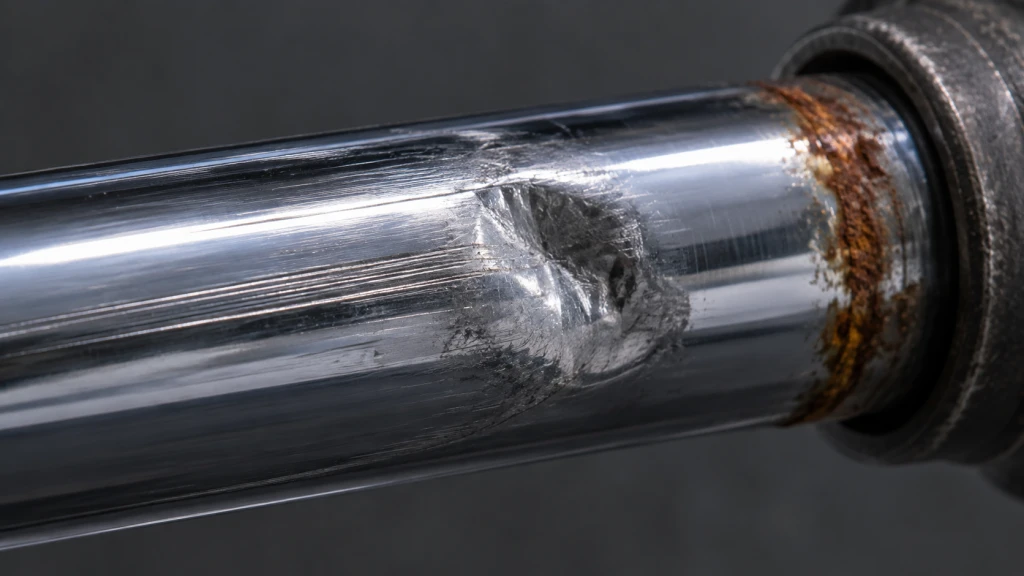

Задиры и коррозия на зеркале штока
Шток покрыт слоем хрома толщиной в сотые доли миллиметра. Риска, вмятина от камня или очаг коррозии превращают шток в резец: при каждом ходе дефект подрезает кромку манжеты.
Отсюда правило, которое экономит деньги: перед переборкой стоит провести рукой в плотной перчатке по всей длине выдвинутого штока. Если пальцы цепляются за неровности, менять уплотнения бессмысленно — новый комплект потечет через неделю.
Абразив в рабочей жидкости
Загрязнение жидкости вызывает от 50 до 85% отказов гидросистем в зависимости от типа машины. Допустимую загрязненность нормирует ГОСТ 17216 «Чистота промышленная. Классы чистоты жидкостей».
Основной объем частиц попадает внутрь через сапун бака: при работе штоков объем жидкости в контуре меняется, и бак «вдыхает» карьерную пыль. Часть заходит при доливке из открытой тары. Кварцевые частицы действуют как абразивная паста: сначала стачивают кромки манжет, затем зеркало гильзы. Дальше процесс идёт по кругу — на влажный шток налипает пыль, а она изнашивает уплотнения ещё быстрее.
Перекос и боковая нагрузка
Если цилиндр установлен с перекосом, а груз пытаются сдвинуть вбок или поднять сверх номинала, шток начинает работать на изгиб. Гильза становится овальное, направляющие кольца вырабатываются с одной стороны, на зеркале появляются задиры.
Похожая ошибка — развернуть горизонтально модель с пружинным возвратом. Такие цилиндры рассчитаны только на вертикальный подъем, и работа в непредусмотренном положении почти всегда заканчивается утечкой.
Следы предыдущей переборки
Если узел уже разбирали, причина повторной неисправности часто лежит в самой сборке. Типичные промахи: ремкомплект подобран без учета температурного диапазона и типа масла, манжета установлена рабочей кромкой не в ту сторону, момент затяжки крышки не выдержан, при сборке в полость попала стружка.
Как найти источник течи
Карта подтеков
Локализация пятна почти однозначно указывает на узел. Осмотр ведут на полностью выдвинутом и затем втянутом штоке, предварительно протерев корпус насухо:
-

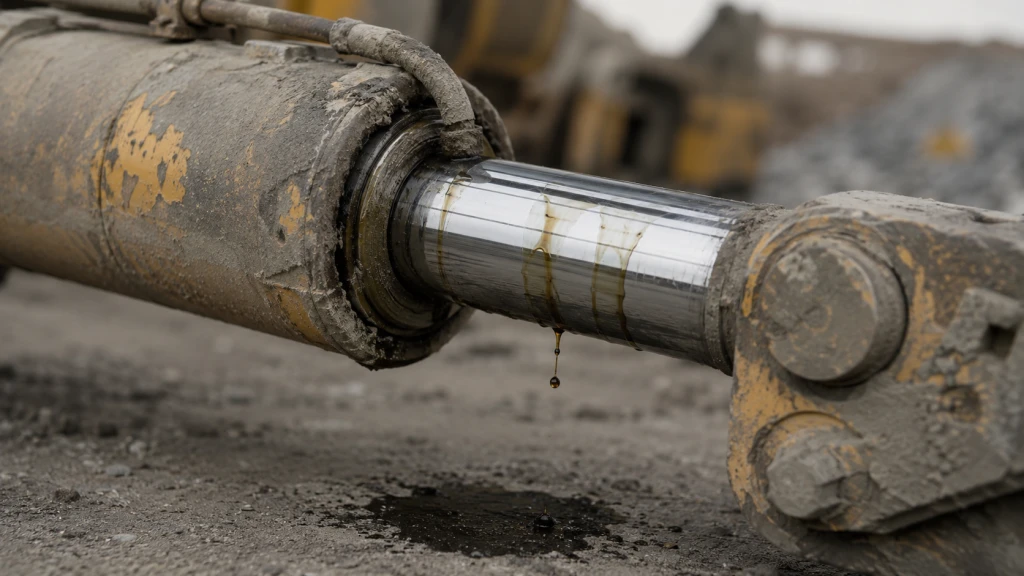

масло выступает у грязесъемника — изношена уплотнительная группа головки или повреждено зеркало штока;
-
подтекает по стыку крышки с гильзой — просело статическое кольцо либо ослаб крепеж;
-
влага по сварному шву или телу корпуса — трещина, реже раковина литья;
-
капли у штуцера подвода — дефект соединения или уплотнения фитинга.
Последний случай встречается чаще, чем принято думать, и обходится дешевле всего: цилиндр разбирать не нужно.
О чем говорит состояние масла
Осмотр цилиндра стоит дополнить пробой из бака. Наличие молочной мути указывает на воду, которая попала через сапун или уплотнения. Потемнение с запахом гари — на перегрев и начавшееся окисление. Устойчивая пена появляется при подсосе воздуха во всасывающей линии. Если же на дне тары виден осадок, а в масле различима взвесь, менять что-либо в цилиндре рано: сначала проверяют фильтры.
Проверка под давлением и с выдержкой
Точный диагноз ставят на стенде. Узел нагружают и удерживают под давлением, замеряя просадку штока за фиксированное время: если он ползет при закрытых полостях, подтверждается перетекание через поршень. Общие методы таких испытаний описывает ГОСТ 29015-91.
В полевых условиях помогает тепловизор. Зона внутреннего перетекания греется сильнее соседних участков корпуса, и очаг видно без разборки.
Что подлежит восстановлению
Перекомплектация уплотнительной группы
Вариант подходит, когда шток и гильза сохранили геометрию и чистоту поверхности. Порядок такой:
-
снять узел с машины, слить жидкость, промыть наружные поверхности;
-
разобрать, оценить состояние поршня, буксы и посадочных канавок;
-

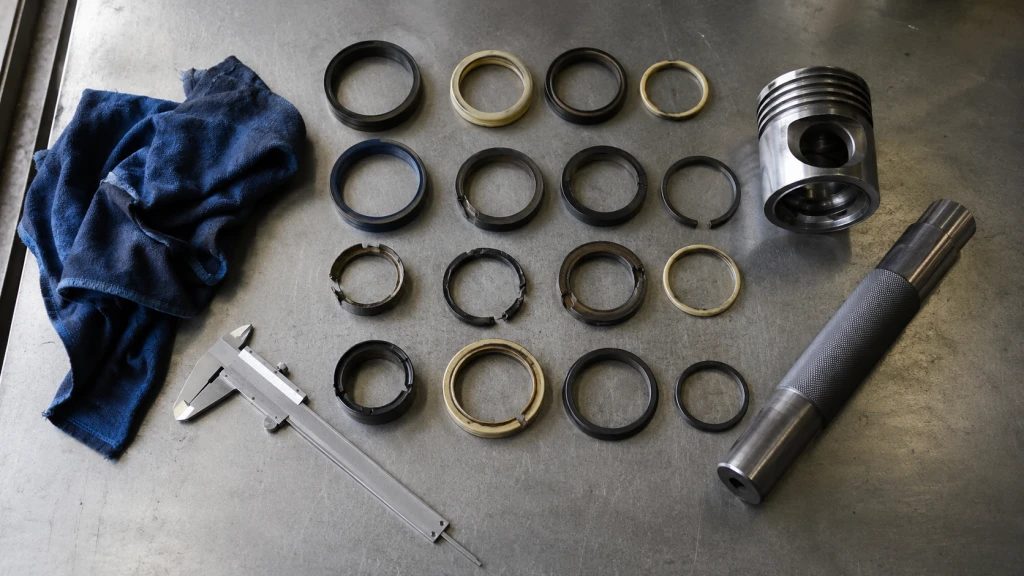

заменить весь набор — манжеты, направляющие и защитные кольца, грязесъемник;
-
собрать с монтажными оправками, не допуская контакта резины с острыми кромками;
-
проверить герметичность под давлением до установки на технику.
Если заменить только потекшую манжету, остальные останутся изношенными. Через месяц цилиндр придется снимать снова.
Шлифовка и хромирование штока, расточка гильзы
Задиры глубиной в десятые доли миллиметра снимают шлифовкой с последующим нанесением хрома и полировкой до заводской шероховатости. Овальную гильзу растачивают под ремонтную втулку. Предел здесь задает ремонтный размер: когда он исчерпан, стенка теряет прочность и деталь идет под замену.
Восстановление посадочных мест и проушин на месте эксплуатации
Отдельная беда карьерной техники — разбитые проушины и отверстия под пальцы. Зазор растет, цилиндр начинает работать с перекосом, и утечка возвращается даже после образцовой переборки.

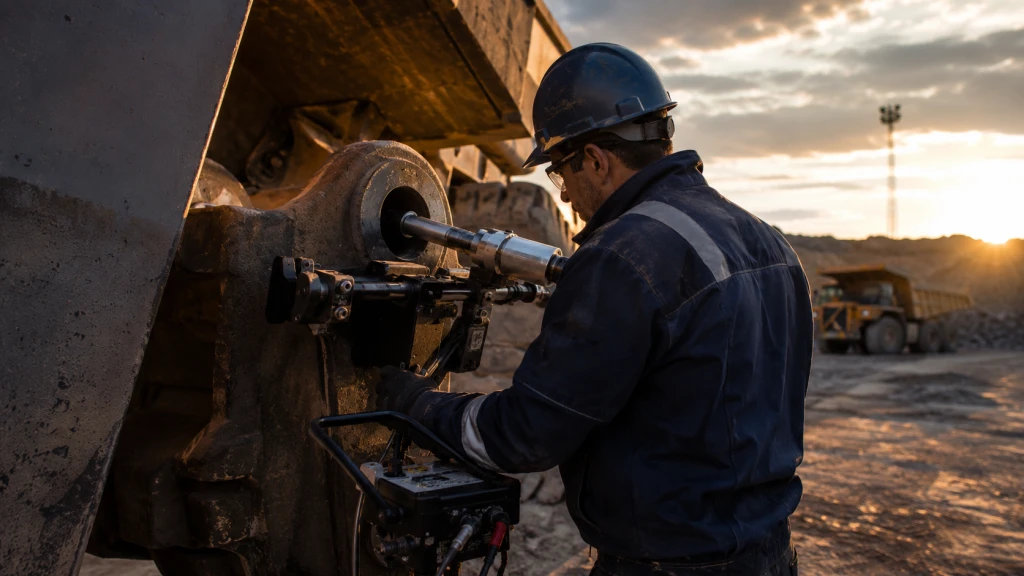

Отправлять раму или стрелу на завод ради одного отверстия невыгодно. Задачу решает мобильный расточно-наплавочный комплекс Stmining: отверстие наплавляют и тут же растачивают в номинал прямо на месте эксплуатации. Демонтаж крупных узлов не требуется, техника возвращается в работу в разы быстрее.
Когда замена узла выгоднее восстановления
Не каждый цилиндр подлежит восстановлению. Заказывать новый приходится в ситуациях:
-
сквозная трещина в корпусе или дефект сварного шва, который не заварить без коробления;
-
ремонтный размер штока или гильзы исчерпан;
-
поставки оригинальных деталей для импортного изделия ждать дольше, чем изготовить аналог;
-
узел останавливает производственный процесс, и время дороже разницы в стоимости.
Stmining выпускает грузовые цилиндры с усилием от 5 до 800 тс. Под конкретную задачу подбирают исполнение: одностороннего или двухстороннего действия, с полым штоком, с фиксирующей гайкой, алюминиевое либо низкое. Изделия от 100 тс оснащены предохранительным клапаном, нестандартный узел конструкторское бюро разрабатывает по техническому заданию заказчика.
5 правил, которые продлевают ресурс уплотнений
-
Доливайте жидкость закрытым способом. Мобильные маслораздаточные комплексы исключают контакт масла с карьерной пылью при заправке в поле.
-
Защищайте шток гофрой или кожухом, если техника работает в запыленной среде.
-
Проверяйте соосность при монтаже узла и не нагружайте шток вбок.
-
Храните цилиндр со втянутым штоком и заполненными полостями: пересохшая манжета течет при первом же пуске.
-
Реагируйте на первую испарину на штоке. На этом этапе часто хватает нового грязесъемника.
Что чаще всего спрашивают механики
Можно ли поменять уплотнения, не снимая цилиндр с машины? Нет. Доступ к манжетам открывается только после демонтажа головки и извлечения штока с поршнем, а собранный узел нужно прессовать до установки на технику.
Почему течь вернулась через 2 недели после переборки? Одна из 3 причин:
-
дефект зеркала штока, который не устранили;
-
ремкомплект, не соответствующий давлению и температурному диапазону;
-
перевернутая или подрезанная при монтаже манжета.
Опасно ли доработать смену с подтекающим цилиндром? При внешней утечке падает давление, растет нагрев, машина теряет усилие. При внутреннем перетекании груз проседает сам собой, поэтому работать под поднятым агрегатом нельзя даже короткое время.
Порядок действий при обнаружении утечки укладывается в 3 шага: локализовать пятно по карте подтеков, взять пробу масла, снять узел и провести дефектовку с замером геометрии. Дальше решение принимается по фактическому состоянию деталей — восстановление посадочных мест на месте, ремонт штока и гильзы или подбор нового цилиндра под условия эксплуатации.
